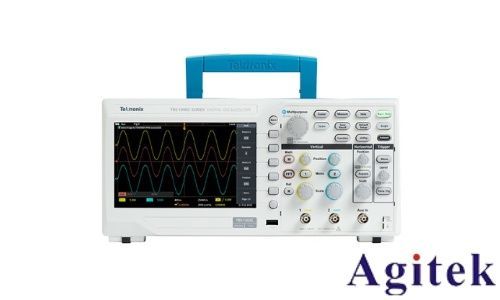

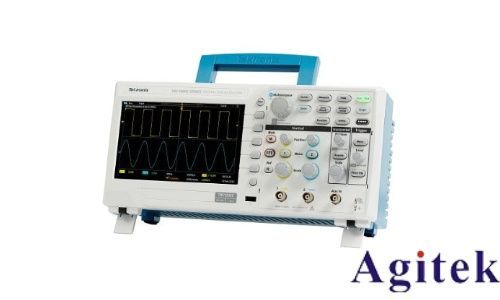

泰克示波器输入阻抗设置方法

2026-02-05 07:03:50　　点击量：

　　泰克示波器作为电子测量领域中广泛使用的工具，其输入阻抗的设置对测量结果的准确性至关重要。正确地设置输入阻抗能够确保信号在传输过程中不失真，以下是详细的设置步骤。

　　第一步，了解阻抗概念。阻抗是电路对电流和电压的响应，其值直接影响信号传输和测量结果。泰克示波器的输入阻抗通常有1MΩ和50Ω两种选择，分别适用于不同的测量场景。

　　第二步，确定所需的输入阻抗模式。高阻抗（1MΩ）适用于大多数测量任务，因为它对电路的影响较小，适合测量高电压信号。低阻抗（50Ω）则主要用于高频信号测量和需要阻抗匹配的场合，例如射频信号的测量。

　　第三步，进入示波器的菜单设置。打开示波器，进入主菜单，选择“设置”或“通道设置”选项。找到“输入阻抗”或“电阻范围”选项，根据测量需求选择“1MΩ”或“50Ω”。

　　第四步，调整垂直控制面板上的电压范围。确保电压范围能够覆盖您想要测量的信号幅度，例如选择“20V”或“50V”。适当调整水平控制面板上的时间范围，以便能够清晰地显示感兴趣的信号部分。

　　第五步，连接信号源。使用合适的探头将信号源连接到示波器的输入通道，确保连接稳定。打开信号源，调整示波器的触发设置，确保波形显示稳定。

　　第六步，验证输入阻抗设置。为了确认输入阻抗设置是否正确，可以连接一个已知阻值的信号源进行测试。通过比较信号源的电压和示波器的读数，判断输入阻抗是否设置成功。

　　第七步，调整显示设置。根据需要调整示波器的亮度、对比度和颜色等显示参数，以获得最佳的波形显示效果。

　　最后，注意事项。在进行输入阻抗设置时，确保示波器未连接任何信号源或负载，以避免损坏设备。如果测量过程中出现任何问题，可以参考示波器的用户手册或联系技术支持。

　　通过以上步骤，您可以正确设置泰克示波器的输入阻抗，确保在各种测量任务中获得准确和可靠的测试结果。熟练掌握这些操作，将有助于提升您的实验和测量效率。
